架空輸電線路弧垂在線監測裝置，保障電網安全穩定運行

什么是輸電線路導線垂度？從架空導線的兩個懸掛點間的連接線之上的任何點到導線的垂直距離稱為弧垂。所以說弧垂通常是指架空線路之上最低點與導線連接線間的垂直距離。

在電網日常運行中應即時檢查輸電線路導線弧垂是否與設計弧垂相同，誤差是否在允許范圍之內，作為判斷缺陷的依據。如果監測弧垂小于設計弧垂，導線的水平應力將增大，從而導致張力塔水平應力不均衡，桿塔的傾斜值過小，甚至可能導致導線接頭脫落和斷線事故。如果監測弧垂大于設計弧垂，將導致導線與跨越物間缺乏安全距離，距離地面太接近，影響跨越物的安全運行，并對人員活動造成巨大的人身安全危害。

特力康科技有限公司的架空輸電線路弧垂在線監測裝置由前端系統、傳輸網絡和主站系統組成。裝置利用太陽能和蓄電池作為電源，前端系統使用弧垂傳感器監測高壓導線弧垂最低點與地面間的垂直距離、導線與地面間的最大距離、線夾出口處導線的切線角等線路狀況，并通過4G移動無線網絡通信技術將測量結果和計算數據傳輸至后臺狀態監測主站。

后臺監測中心工作人員可對采集到的數據進行實時分析和診斷，預測線路運行狀態，采取合適措施消除和減少危險性的發生，確保輸電線路安全平穩運行。

架空輸電線路弧垂在線監測裝置具有按設定時間間隔自動采集的功能。同時，它還可以響應遠程命令，即時配置和調試采集參數。能夠適應全天候條件，特別是夜間、大霧等嚴峻天氣條件之下的24小時獨立監控監測，精確提高輸電網的穩定性和抗風險能力，提高電網狀態監測的智能化管理水平。

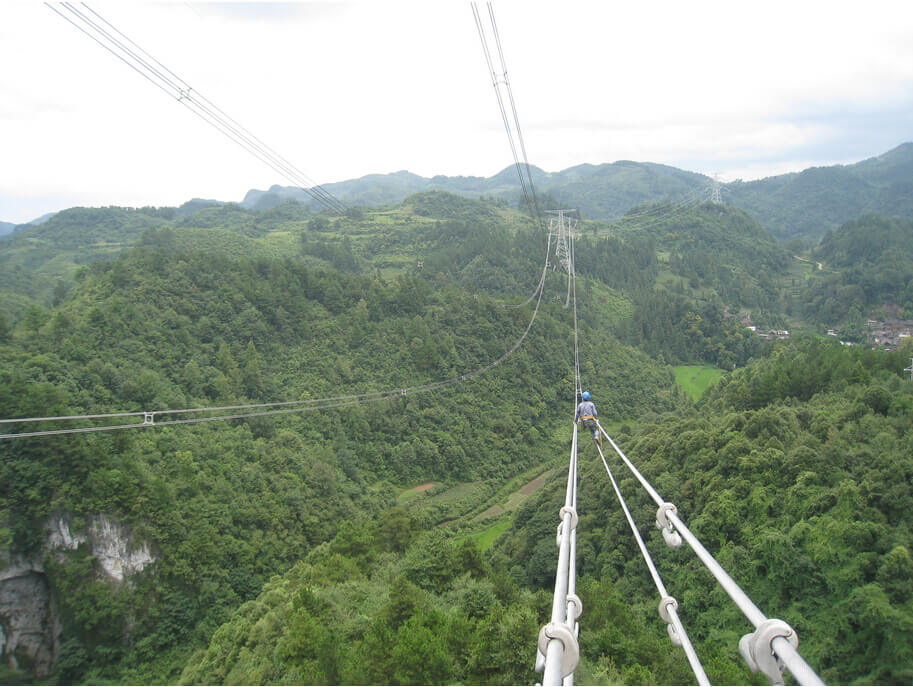

輸電線路弧垂監測

2021年8月18日星期三

[大家風范編輯上傳]
